BHD氣囊式重型系列U型夾安裝（CM）

BHD氣囊式重型液壓緩沖器采用了國際先進的新型氣囊復位結構，從而極大的擴展了緩沖能力及行程范圍（緩沖能力達900KJ/C，緩沖行程達1500mm）。該結構由氣囊替代機械復位彈簧，縮短緩沖器總長度，氣囊完全壓縮時小的壓縮比設計，使得BHD系列產品同時擁有低峰值緩沖力和低反彈回復力的特性。

在線咨詢全國熱線
051088852188

技術參數

型號	緩沖行程（mm） S	每次較大吸收能量（Nm/C） ET	每小時較大吸收能量 (Nm/hr) ETC	較大緩沖力（N） Fp	額定回復力（N）	法蘭尺寸（mm）			重量（kg）
型號	緩沖行程（mm） S	每次較大吸收能量（Nm/C） ET	每小時較大吸收能量 (Nm/hr) ETC	較大緩沖力（N） Fp	額定回復力（N）	SA	SB	螺栓規格	重量（kg）
BHD3.0x2	50	9600	578500	22400	670	170	125	M20	21
BHD3.0x3	75	1400	659000	22400	710	170	125	M20	22
BHD3.0x5	125	24200	805700	22400	735	170	125	M20	25
BHD3.0x8	200	35700	1021500	22400	755	170	125	M20	29
BHD3.0x10	250	43200	1168300	22400	780	170	125	M20	32
BHD4.0x2	50	15100	906000	355000	1200	250	197	M24	64
BHD4.0x4	100	30200	1503152	355000	1200	250	197	M24	70
BHD4.0x6	150	45300	1721000	355000	1200	250	197	M24	76
BHD4.0x8	200	60400	1947562	355000	1200	250	197	M24	82
BHD4.0x10	250	75400	2165410	355000	1200	250	197	M24	87
BHD5.0x4	100	46700	1762621	550000	1760	275	220	M30	87
BHD5.0x6	150	70000	2002337	550000	1760	275	220	M30	94
BHD5.0x8	200	93500	2242053	550000	1760	275	220	M30	101
BHD5.0x10	250	117000	2477070	550000	1760	275	220	M30	108
BHD5.0x12	300	140000	2716786	550000	1760	275	220	M30	114

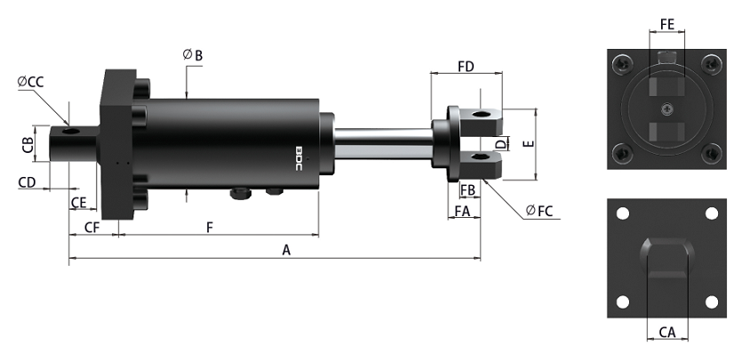

基本尺寸（單位：mm）

型號	A	B	C	D	E	F	GA	CB	CC	CE	CF	FA	FB	FC	FD	FE
BHD3.0x2	432	130	38	90	209	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x3	483	130	38	90	235	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x5	585	130	38	90	286	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x8	736	130	38	90	361	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x10	838	130	38	90	412	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x12	940	130	38	90	463	60	38	25	30	37	65	69	32	25	99	50
BHD4.0x2	570	200	65	140	304	—	—	—	—	—	90	100	50	50	150	100
BHD4.0x4	672	200	65	140	355	—	—	—	—	—	90	100	50	50	150	100
BHD4.0x6	772	200	65	140	405	—	—	—	—	—	90	100	50	50	150	100
BHD4.0x8	875	200	65	140	457	—	—	—	—	—	90	100	50	50	150	100
BHD4.0x10	976	200	65	140	507	—	—	—	—	—	90	100	50	50	150	100
BHD5.0x4	751	215	70	150	386	—	—	—	—	—	100	115	70	60	175	100
BHD5.0x6	853	215	70	150	437	—	—	—	—	—	100	115	70	60	175	100
BHD5.0x8	955	215	70	150	488	—	—	—	—	—	100	115	70	60	175	100
BHD5.0x10	1055	215	70	150	538	—	—	—	—	—	100	115	70	60	175	100
BHD5.0x12	1157	215	70	150	589	—	—	—	—	—	100	115	70	60	175	100

安裝及定期檢查保養注意事項

安裝要求：緩沖行程在300mm以內，較大允許側負荷角度為2.5°；緩沖行程為300mm以上，較大允許側負荷角度為1°；確保螺栓螺母鎖緊牢固，建議使用螺紋膠。

定期檢查保養：

為延長緩沖器的使用壽命，如緩沖器應用于安全保護緊急制動場合，建議每六個月對緩沖器進行定期檢查保養，如緩沖器是經常使用建議將定期保養周期改為每個月，具體項目如下：
1. 避免活塞桿受到外界的刮擦，并經常清理附著在活塞桿表面的灰塵及腐蝕性物質并噴涂機油。
2. 檢查密封圈周圍是否有漏油現象。
3. 由于強烈沖擊，固定緩沖器的螺栓和法蘭可能會發生松動現象.必要時，請隨時檢查緩沖器的安裝螺栓、螺母連接狀況，如有松動請立即加固。
4. 檢查活塞桿是否完全復位，其回復后活塞桿的尺寸參考產品手冊。如活塞桿未完全復位，請給氮氣囊進行充氣加壓，具體作業指導請聯系我司索取資料。
